LcdTap rev.2

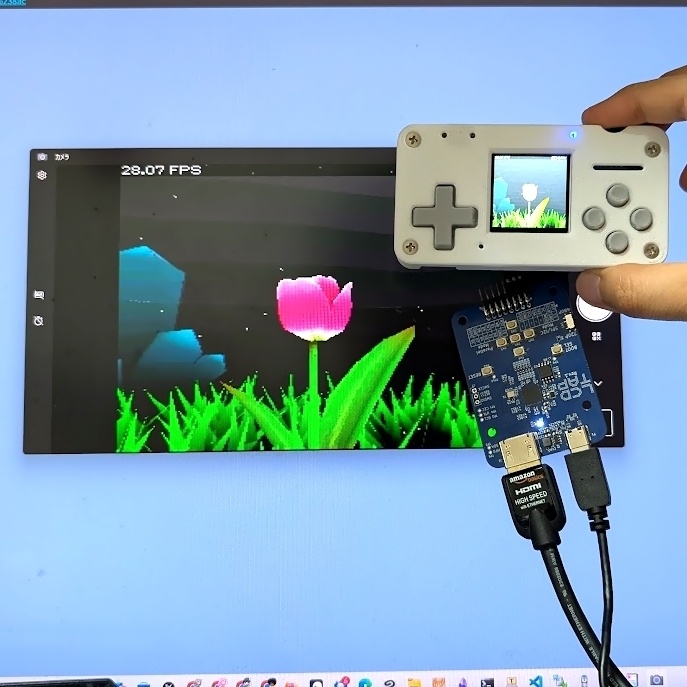

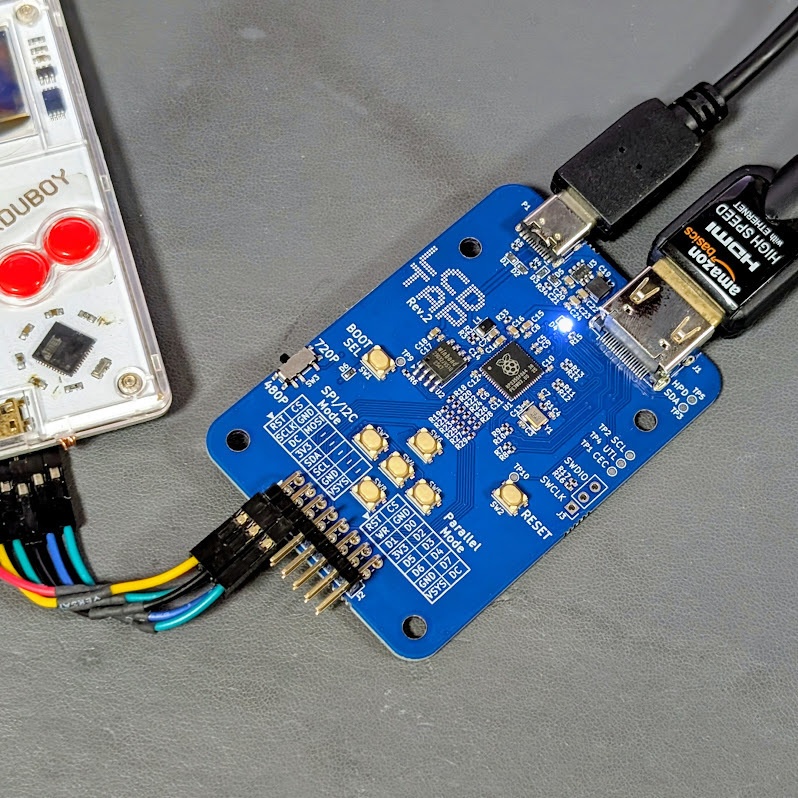

LcdTap は、SSD1306、SSD1331、ST7789、ILI9431 などの液晶モジュールの表示内容を PC ディスプレイにミラーリングしたり、キャプチャデバイスを使って録画できるようにするツールです。 ファームウェアは書き換え可能なので「RP2350A と映像出力端子が載った汎用基板」として使うこともできます。

機能

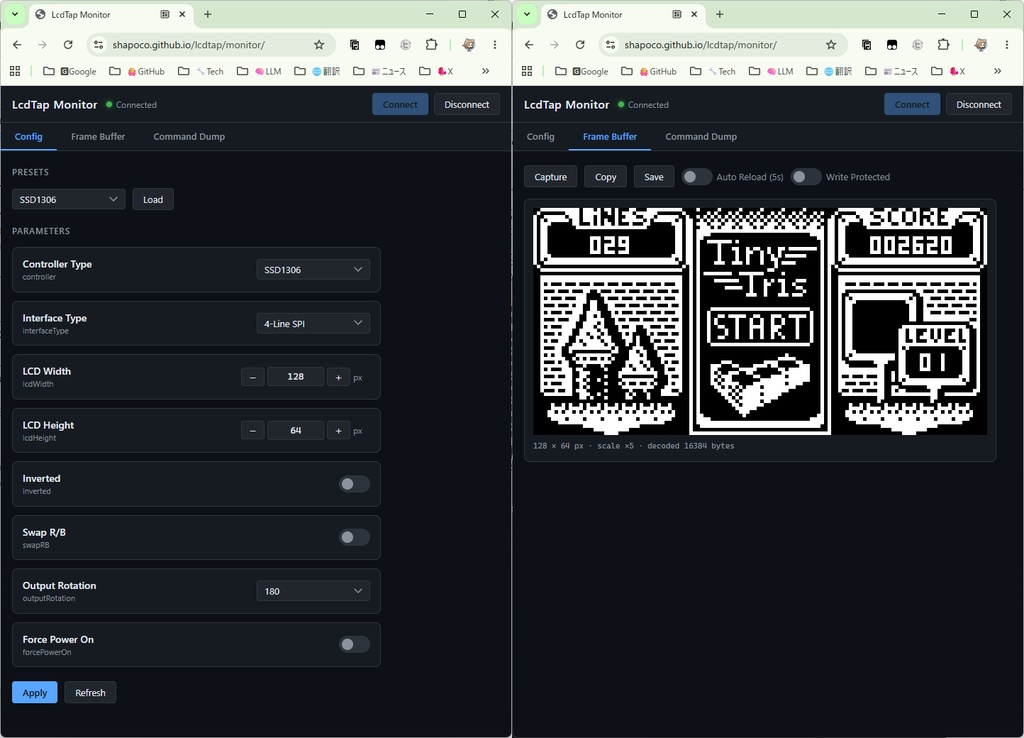

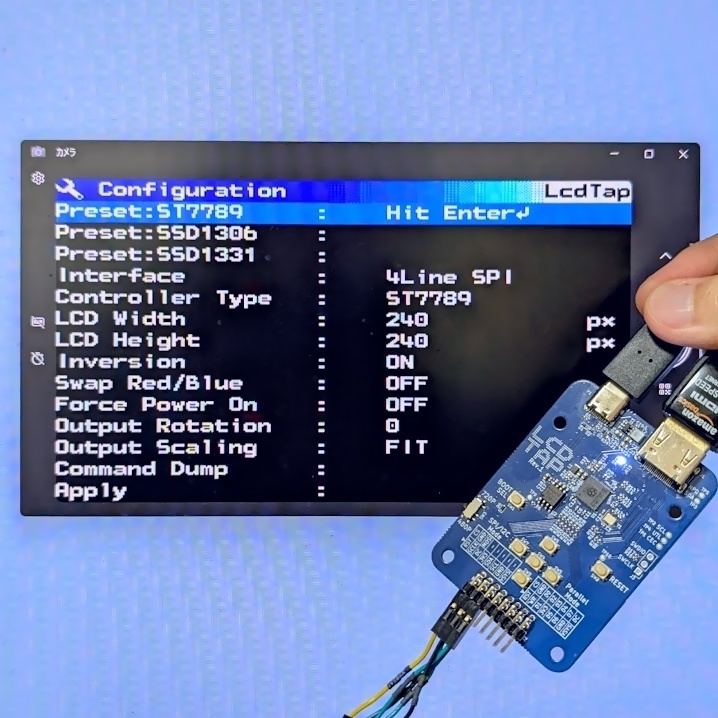

・LCD の制御バス (I2C、SPI、パラレル) の信号を解釈してフレームバッファの画像を再構築 ・画像をリアルタイムで DVI-D 信号として出力 ・USB を介してブラウザから静止画キャプチャ ・OSD メニューまたは USB シリアルを使用してコントローラ、インタフェース、解像度を選択可能 ・設定内容は基板に保存されるため再設定不要

仕様

・対応コントローラ: SSD1306、SSD1331、ST7789、ILI9431、および類似デバイス ・対応インタフェース: I2C、4Line SPI、3Line SPI、8bit パラレル ・最大クロック周波数: 50MHz ・LCD 解像度: 32x32px～480x320px (8px 刻みで設定可能) ・映像出力形式: 640x480@60Hz、1280x720@30Hz ・電源: 5V (USB給電) ・基板寸法: 50x77mm (コネクタ含む)

rev.1 との違い

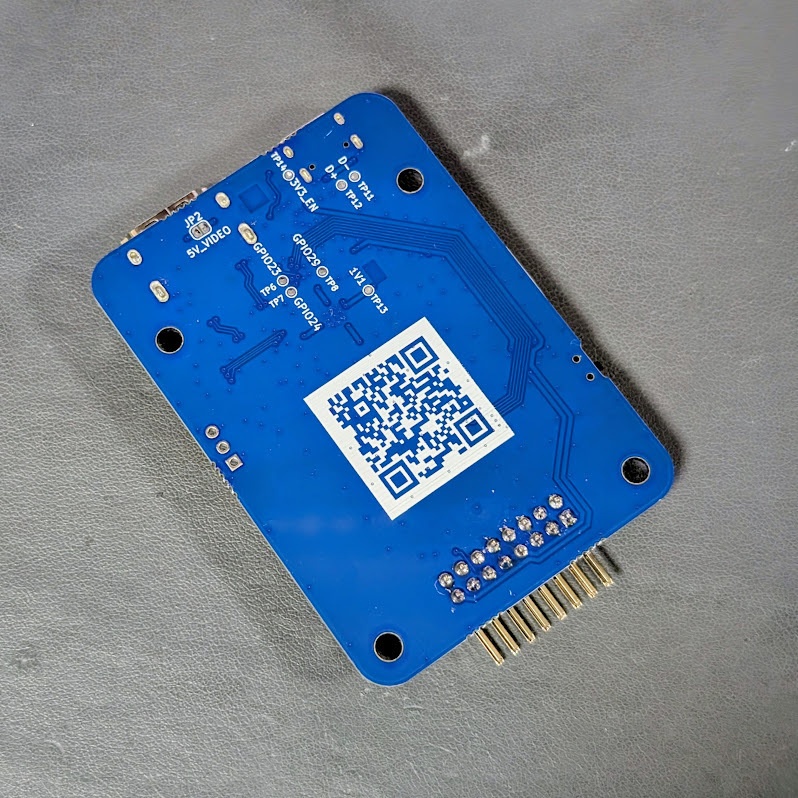

ハードウェア的にはほぼ同じです。差分は以下の通りです。 ・基板背面に HDMI と USB の VBUS を接続するためのソルダージャンパのパッドが追加されています。 ・最新のファームウェア (v202606261033) が書き込み済みです。

ご注意

・640x480@60Hz または 1280x720@30Hz で映像入力可能なディスプレイが必要です。対応ディスプレイであっても、相性によって映像を正しく表示できないことがあります。 ・I2C、SPI、パラレルバスの信号タイミングがシビアな場合、映像を正しく表示できないことがあります。 ・基板上の部品は全て実装済みですが、ターゲットと接続するためのジャンパ線等は別途必要です。

詳細情報

本製品は「LcdTap」のサンプルデザインをプリント基板化したものです。技術的な詳細はそちらをご覧下さい。 https://shapoco.github.io/lcdtap/
